機器視覺系統為什么要使用標定板
作者：超級管理員 點擊：894次 發布時間：2022-07-27

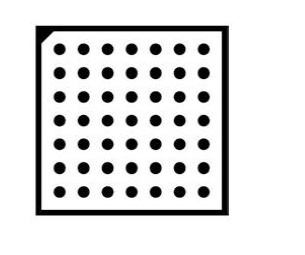

許多人不知道為什么要使用標定板。是否需要使用此標定板？標定板可以解決哪些問題。事實上，不應低估標定板的作用。
首先，工業相機傳感器芯片的X軸和Y軸的成像比例不一致，這將導致圖像失真。此時，非常有必要使用標定板；
其次，如果工業相機傾斜安裝，將發生透視失真。此時，使用標定板可以有效地消除畸變；
第三，廣角透鏡的球面畸變將產生成像誤差，此時也需要標定板；
第四，需要通過標定板減少或消除FA透鏡的桶形、枕形、徑向和非線性畸變。
總之，標定板的功能是消除畸變。

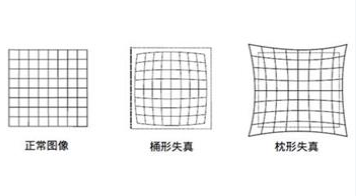

高精度定位和測量系統需要首先校準成像系統。以提高系統的準確性。任何透鏡（無論是否為遠心透鏡）都有這種畸變。除了常見的“桶形”和“枕形”畸變之外，工業相機的安裝角度或工業相機的光軸不完全重合也會導致“梯形”畸變。
例如，國外遠心透鏡制造商給出的光學畸變指數為0.1%。如果拍攝100毫米的照片，圖像邊緣區域可能會出現0.1毫米的誤差。0.1mm誤差對于高精度系統來說是不可容忍的，可以通過使用標定板來校準系統來消除該誤差。因此，有必要對高精度視覺系統進行標定。
